Всего проголосовало: 11 Средний рейтинг 4.1 из 5

АПЛ пр. 675МКВ стала последней модификацией пр. 675. На ней ПКРК П-6 заменили ПКРК «Вулкан» с ПКР П-1000. Эта ракета, оснащенная таким же ТРД как и П-500, за счет более мощного стартового ускорителя, использования современных конструкционных материалов (титановых сплавов) и ослабления броневой защиты, имела дальность стрельбы около 700 км. На ПЛАРК пр. 675МКВ еще больше (чем на пр. 675МК) увеличили длину и внутренний диаметр контейнеров, заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-КВ», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу. Кроме того, полностью переделали легкий корпус, заменив маломагнитную сталь высокоуглеродистой. Контейнеры оборудовали системой наружного орошения забортной водой. К-1 имела газоотбойники прямоугольной формы. Они не обеспечивали надежный отвод газов во время старта ракеты, что приводило к частичному разрушению обшивки легкого корпуса. На остальных лодках форму газоотбойников изменили. Их изготовили из огнеупорной стали и увеличили толщину стенок. У этих кораблей вся надстройка имела систему орошения забортной водой. На К-1 кранец для хранения ЗР ПЗРК «Стрела-3» размещался в ограждении прочной рубки, а на остальных лодках пр. 675МКВ в ограждении прочной рубки, а также в оконечностях корпуса под палубой надстройки.

7 основные антенны ГАК «Керчь»; 2 носовой горизонтальный руль; 3 533-мм ТА; 4 баллоны системы ВВД; 5 носовой входной люк; 6 якорные шпили; 7 аварийные буи; 8 контейнер ПКРК «Вулкан»; 9 привод гидравлического подъемника контейнера ПКРК «Вулкан»; 70 основной АП системы «Аргумент» и его привод; 7 7 прочная рубка; 72 ходовой мостик; 13 АП «Селена» системы «Касатка-Б»; 14 АП РЛК «Альбатрос»; 15 АП радиопеленгатора; 16 ПМУ ВАН-С; 17-репитер гирокомпаса; 18-АП СОРС «Накат-М»; 19-ПМУ «Ива» (в заваленном положении); 20 компенсаторы объема; 21 главный циркуляционный насос; 22 главная паровая турбина; 23 зубчатая передача; 24 навесной турбогенератор; 25 ГЭД; 26 кормовой входной люк; 27 запасная 400-мм торпеда; 28 привода кормовых рулей; 29 400-мм ТА; 30 ЦГБ; 31 десятый (кормовой торпедный) отсек; 32 кормовая дифферентная цистерна; 33 девятый отсек; 34 главный упорный подшипник; 35 восьмой (электроэнергетический) отсек; 36 седьмой (турбинный) отсек; 37 конденсатор; 38 парогенераторы; 39 шестой (реакторный) отсек; 40 реакторы; 41 пятый (вспомогательных механизмов) отсек; 42 цистерна дизельного топлива; 43 дизель-генератор; 44 шахта подачи воздуха к дизель-генераторам; 45 центральный пост; 46 четвертый (центрального поста) отсек; 47 группы АБ; 48 третий (кормовой аккумуляторный и жилой отсек); 49 каюты офицеров и мичманов; 50 второй (носовой аккумуляторный и жилой отсек); 51 выгородка аппаратуры и боевых постов системы «Касатка-Б»; 52 первый (носовой торпедный и жилой) отсек; 53 носовая дифферентная цистерна; 54 цистерна кольцевого зазора.

Продольный разрез АПЛ пр. 675МКВ:

АПЛ пр. 675МКявлялась третьей модификацией пр. 675. На этом корабле ПКРК П-6 заменили ПКРК «Базальт» с ПКР-500. Эта ракета (как и П-6) оснащалась маршевым ТРД, но имела стартовый агрегат (а не стартовый двигатель). Она могла развивать скорость до М = 2,5 и обладала максимальной дальностью полета 500 км. Благодаря наличию бортовых ЭВМ ракеты залпа могли распределять цели между собой (такая система была создана впервые в мире), а также выбирать главную цель в ордере самостоятельно. Кроме того, каждая ракета оснащалась системой РТЗ, обесл печивающей отвод от нее зенитных ракет. Для преодоления ближнего рубежа ПРО ПКР имели частичное бронирование. На ПЛАРК пр. 675МК установили систему целеуказания «Касатка-Б», увеличили длину контейнеров и их внутренний диаметр (за счет выноса шпангоутов на наружную поверхность), заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-К», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу.

Реализация пр. 675Кзаставила демонтировать систему «Успех». На месте ее ПМУ смонтировали прочную шахту, в которой хранилась антенна комплекса «Касатка-Б» системы МКРЦ «Легенда». Приборную часть этого комплекса разместили вместо приборной части системы «Успех», используя ее автономную систему охлаждения. Антенный пост комплекса «Касатка-Б» приводился в рабочее положение путем подъема над верхним срезом прочной шахты, в которой он хранился. Крышка самой шахты открывалась при помощи гидравлических приводов. В открытом положении она бьша завалена на левый борт. Отпиралась или запиралась крышка шахты при помощи кремальерного запора, также имевшего гидравлический привод. Последний находился по правому борту, а привод открывания крышки по левому борту. Оба при-" вода защищались специальными обтекателями, придававшими ограждению прочной рубки своеобразную форму. ПМУ антенны комплекса «Касатка-Б» и приводы шахты имели довольно громоздкие агрегаты, и их пришлось разместить в трюме четвертого отсека, и без того загроможденного механизмами и агрегатами общесудовых систем. Тем не менее, такое решение сочли приемлемым и его повторили в пр. 675МК и пр. 675МКВ.

АПЛ пр. 675МУотличалась от базового проекта лишь тем, что вместо штатной системы управления стрельбой и наведения на цель комплекса П-6 на ней смонтировали опытный образец системы «Аргон» комплекса «Базальт», а вместо системы целеуказания от самолетов-разведчиков «Успех» ее более совершенную модификацию (выполненную на новой элементной базе) систему «Успех-У». Выполнение этих работ практически не повлекло за собой существенной перекомпоновки отсеков и изменения конструкций корпуса корабля.

Научная и не худ. литература

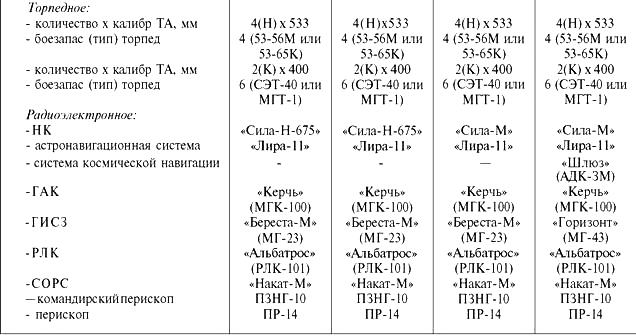

Основные ТТЭ - Подводные лодки советского флота 1945-1991 гг. Том 1. Первое поколение АПЛ
